접지 저항 측정 (접지 저항은 낮을수록 좋음)

1. 접지 저항 측정기

단자 -

· E : 접지 (동봉과 연결)

· P : 전압 (한 지지대와 연결)

· C : 전류 (다른 지지대와 연결)

※ E-P-C 각 단자 간의 간격은 5~10m를 유지한다.

B 버튼 : 배터리 체크

x1/x10/x100 : 저항 배율

측정 방법

1. 동봉을 땅에 적당히 묻고(접지) 전선을 이용하여 단자 E와 연결한다.

2. 한 지지대(전압부)를 동봉과 5~10m 간격인 장소에 고정시킨 후 전선을 이용하여 단자 P와 연결한다.

3. 다른 지지대(전류부)를 앞에 연결한 지지대와 5~10m 간격인 장소에 고정시킨 후 전선을 이용하여 단자 C와 연결한다.

4. 빨간색 버튼을 눌러 접지 저항을 측정하며, 바늘이 왼쪽을 향할 경우 저항 범위를 줄이고, 오른쪽을 향할 경우 저항 범위를 늘려가면서 재측정한다.

2. 접지 저항 측정 실습 사진

1) 도서관 뒤뜰

2) 강의실 앞

3. 접지 저항 결과

I. 공식

1. 기존 공식 사용

2. CAD 도면

1) 5월 5주

2) 6월

3. 실습 사진

I. 공식 ('-'는 Enter)

1. 글상자

'A' 선택 -> 글자 입력

+ 기호 : 'symbol' 선택 (없는 경우 'other'에서 찾기)

2. 대칭 복사

Mirror - 복사할 도형 선택 -> 대칭선을 클릭하여 이어주기

3. 굵은 선

Polyline - widith - 시작값 - 끝값 - 시작점 클릭, 끝점 클릭

+ 화살표 : 시작값 - 끝값 '0' - 이하 동일

4. 부분 도색

'Hatch' -> 도색하려는 부분에 클릭

5. 중간이 비어있는 원

Donut - 내부 원 반지름 입력 - 외부 원 반지름 입력 -

+ 내부 반지름 0 - 외부 반지름 : 도색된 원 공식

+ 내부 반지름 = 외부 반지름 : 'Round' 도형과 동일

CAD 도면 (기호)

I. 공식 ('-'는 Enter)

1. 곡선

Arc 'start, end, radius' -> 원과 접할 두 도형 선택 -> 원의 반지름 입력 -

2. 복사

Copy - 복사할 도형 선택 -> 복사할 곳에 클릭 -

CAD 도면 (도형 작도)

I - 공식 ('-'는 Enter)

1. 접선이 있는 원

'tan, tan, radius' 선택 - 접선이 될 도형 2개 선택, 반지름 입력 -

CAD 도면 (도형 작도)

실습 프로그램 - Auto CAD 2017(영문 버전)

I. 공식 ('-'은 Enter키)

1. 페이지 설정

Limits - 0,0 - 420, 297 -

Zoom - A -

2. 선 그리기

Line - 1) 클릭 -> 클릭

         2) 설정값이 있는 경우 : 클릭 - @ 길이, <각도(극좌표) -

3. 지우기

Erase - 지울 곳 선택 -

4. 실행 취소

Undo -

5. 원 그리기

Round - 클릭 - 반지름 입력 -

II. CAD 도면(도형 작도)

I. 조도 측정

1. 조도 측정기 사용법

 1) 조도를 측정할 장소에 측정기를 바닥에 놓는다.

    (단, 실내의 경우 활동 방식에 따라 측정 장소가 바뀔 수 있다. ex) 책상 위)

 2) 조도 측정기의 눈금을 읽는다.

 3) 측정기의 눈금이 오른쪽 맨 끝을 향할 경우 측정 범위를 크게 하여 다시 측정한다.

(1) 조도 측정 범위 초과(1000lx 설정)

(2) 조도 측정 적정 범위(3000lx 설정)

(3) 측정 결과표

· 건물 안

· 건물 밖

II. 누전 차단 테스트

· 후크메터

1. 누전 차단 테스트 측정 방법 (기구 사용 전 반드시 장갑 착용)

 (1) 측정하려는 전선의 차단기를 올린다.

 (2) 측정 항목을 설정한다. (교류 전류로 설정)

 (3) 측정하려는 전선에 후크메터를 사용하여 집는다.

 (4) 측정을 완료하면 후크메터의 전원을 종료한다.

III.  절연 저항 측정

· 메가 테스터

1. 절연 저항 측정법 (기구 사용 전 반드시 장갑 착용)

 1) 절연 저항을 측정하려는 전선의 차단기를 내린다. (버튼을 눌러서 작동)

 2) 기기에 단자선을 연결한다.

  · 검은 선 : Earth(접지)

  · 빨간 선 : Line

 3) 검은 단자를 접지 부분에 연결한다. (녹색선이나 단자함 문 또는 문틀 부분)

 4) 메가 테스터의 래버를 'MΩ'에 설정한다.

 5) 붉은 단자를 측정하려는 차단기의 나사부분에 대면서 'Power On/Off' 버튼을 측정하는 동안 눌러준다.

   · 저항값은 0.3MΩ이상이 정상이며, 왼쪽으로 향할수록 저항이 크고 오른쪽으로 향할수록 저항이 작다. (기본 10MΩ)

 6) 측정이 완료되면 기기 래버를 'ACV/Power Off'에 설정하여 기기의 전원을 종료한다.

· 분전함

· 후크메터 측정 실습

· 메가테스터 측정 실습

I. 전동기 Y-Δ 기동 회로 (MC3개)

동작 원리 -

1. 전원 투입 -> 기동전류=전부하전류 6배, 전압 0.577배 + A접점으로 작동되지 않는다.

2. 기동 버튼 누름 -> 모터 가동 시 기동전류가 1/3로 감소하여 전부하전류 2배(Y기동), MC3와 T여자, L2 점등

-> MC3 접점 작동 -> MC1이 여자되면서 기동 버튼에서 손을 떼어도 전류가 흐른다.

-> 10초 후 T접점이 작동 -> MC3 소자, L2 소등 -> MC3 접점 복귀,  MC2 여자(Δ운전),  L1 점등 -> 10초 후 T 소자

3. 정지 버튼 누름 -> B접점이 떨어지면서 동작을 하지 않는다.

II. 선박용 시퀀스 기기 결선 실습

· 선박용 시퀀스 기기

1. 시퀀스 도면

1) 전동기 인칭회로

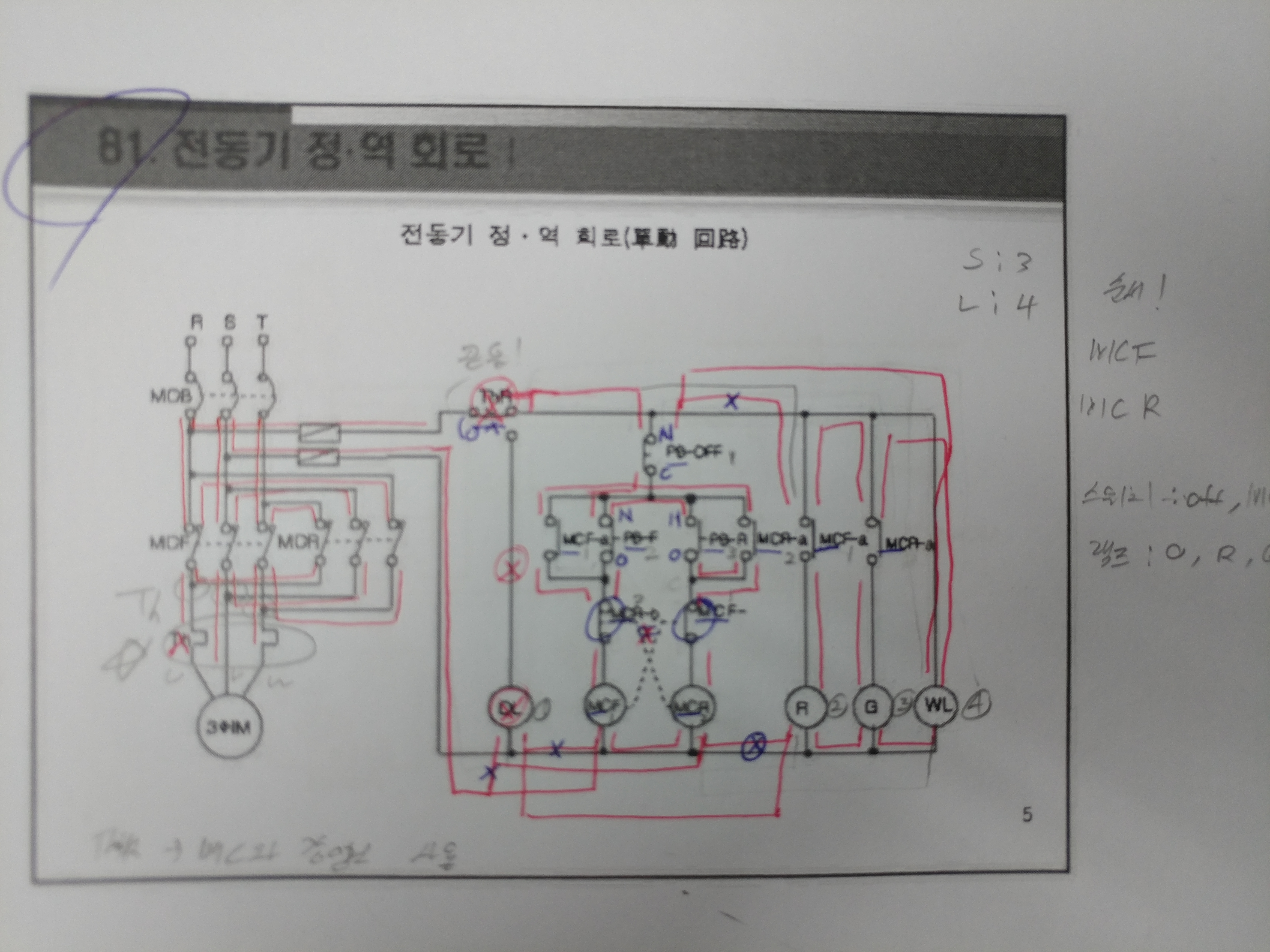

2) 전동기 인터록회로

3) 1개의 버튼만을 이용한 전원제어회로

· 실습 사진 (3번 도면)

III. 전동기 한시 자동 운전회로

동작원리 -

1. 전원 투입 -> GL 점등, a접점만 있으므로 작동하지 않는다.

※ 과전류 감지시 EOCR 작동하여 b접점이 떨어지면서 전류 차단+GL 파괴된다.

2. LS1 누름 -> X1여자, RL1 점등 -> X1 a접점이 붙음 -> LS1에서 손을 떼어도 X1, RL1 여자

3. LS2 누름 -> X2, T1 여자 -> X2 a접점이 붙음 -> LS2에서 손을 뗴어도 X2, T1 여자

4. 10초 후 T1 작동 -> T1 a접점이 붙음 -> MC, T2 여자, RL2 점등 -> MC가 여자되면서 전동가 작동한다.

 1) MC a접점 붙음 -> T1 a접점이 복귀하여도 MC, T2여자, RL2 점등

 2) MC b접점 떨어짐 -> X1 소자, RL2 소등 -> X1 a접점 복귀 -> X2, T1 소자 -> T1 a접점 복귀

5. 20초 후 T2 작동 -> T2 b접점이 떨어짐 -> MC 소자, RL2 소등 -> MC가 소자되면서 전동기가 정지한다.

6. T2가 작동을 멈추면서 이 회로는 초기상태로 돌아간다.

작업사진
