부산폴리텍대학 전기과 B반 1916110209 허태경 - PLC제어실습 10주차 (2019. 10. 22)
조원 - 전기과 1학년 B반 이학수
- PLC 초급 -
1-1. 도면

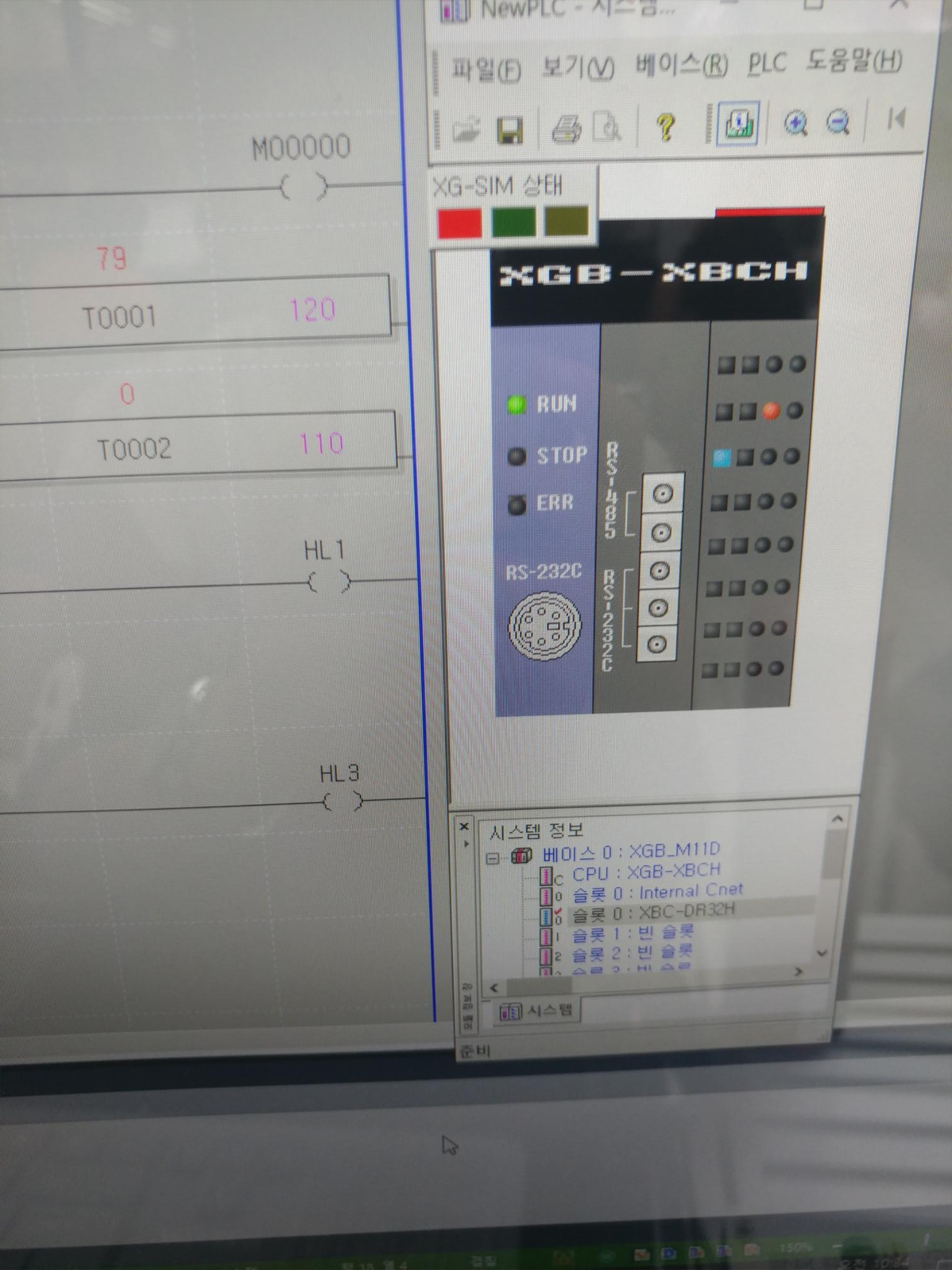

1-2. PLC 도면
1-3. 동작사항
· 'A모드 주기' : SP1 누르면 HL1 점등
· 2초 후 HL3 점등
· 1초 후 HL3 소등
· 1초 후 HL3 점등
· 1초 후 HL3 소등
· HL1 5초 동작하여 HL1 소등
· 2초 후 HL2 점등 (SP2를 눌러도 동작이 변하지 않는다.)·
· 2초 후 SP4 점등
· 1초 후 SP4 소등
· 1초 후 SP4 점등
· 'A모드 주기'의 1주기(12초)가 끝나고 2주기 시작 : 2초 후 HL1 점등
· SP3 누르면 1초 후 초기 상태로 되돌린다.
· 'B모드 1주기' : SP2 누르면 HL2 점등
· 2초 후 HL4 점등
· 1초 후 HL4 소등
· 1초 후 HL4 점등
· 1초 후 HL4 소등
· 1초 후 HL1 점등
· 1초 후 HL3 점등
· 1초 후 HL3 소등
· 1초 후 HL3 점등 (SP1 눌러도 동작이 변하지 않는다.)
· 1초 후 SP3 소등
· 'B모드 주기'의 1주기(11초)가 끝나고 2주기 시작 : HL2 점등
· SP3 누르면 1초 후 초기상태로 되돌린다.
2-1. 논리 회로 도면
2-2. 논리 회로 PLC 도면
2-3. 동작사항
· 전원 투입 시 HL2 점등
· PB6 누르면 HL1 점등
· 1초 펄스 작동하여 HL3 소등
· 1초 펄스 작동하여 HL3 점등
· 1초 펄스 작동하여 HL3 소등
· PB7을 눌러도 동작이 변하지 않는다.
· PB6 누르면 1초 후 초기 상태로 돌아간다.
· PB7 누르면 HL4 점등
· 1초 펄스 작동하여 HL3 점등
· 1초 펄스 작동하여 HL3 소등
· PB5 눌러도 동작이 변하지 않는다.
· PB6 누르면 1초 후 초기 상태로 돌아간다.
3. 과제
· 이 회로에서 잘못 표기된 부분은 어디인가?
